AIS Vessel Tracker

🚧 This article is incomplete

This article is incomplete & needs to be reviewed. You can help by creating a pull request.

⚠️ Android only

This feature is currently not available for the iOS version of the OsmAnd app.

Огляд

Плагін AIS Vessel Tracker відображає позиції Автоматичної ідентифікаційної системи (AIS) та детальну інформацію про судна поблизу. Дані AIS отримуються через мережеве з'єднання від зовнішнього приймача AIS.

ВІДМОВА ВІД ВІДПОВІДАЛЬНОСТІ

Цей плагін є хобі-проєктом і не призначений для забезпечення надійності чи точності. НЕ покладайтеся на це програмне забезпечення для навігації чи безпеки життя.

Необхідні параметри налаштування

Можливість використання онлайн-карт автоматично ввімкнена у версії OsmAnd для iOS. Щоб відображати онлайн-карти в Android, необхідно зробити наступні налаштування:

1. Увімкніть плагін AIS vessel tracker у Головному меню → Плагіни → AIS vessel tracker.
2. Налаштуйте налаштування AIS
3. Налаштуйте з'єднання з сервером AIS або підключіть зовнішній приймач AIS.
4. Перевірте, чи відображаються судна на карті OsmAnd.

Судна на карті

AIS працює на УКХ-частотах (161.975 МГц та 162.025 МГц) і має обмежений діапазон сигналу через поширення в межах прямої видимості.

Типовий діапазон прийому AIS:

• 15–20 морських миль (28–37 км)
• Залежить від висоти антени, умов навколишнього середовища та перешкод

Відображення AIS на карті:

Android

При правильному налаштуванні на карті з'являться позиції суден. Основні функції:

• Судна рухаються відповідно до швидкості та курсу в реальному часі.
• Нові судна динамічно з'являються та зникають з видимої області.

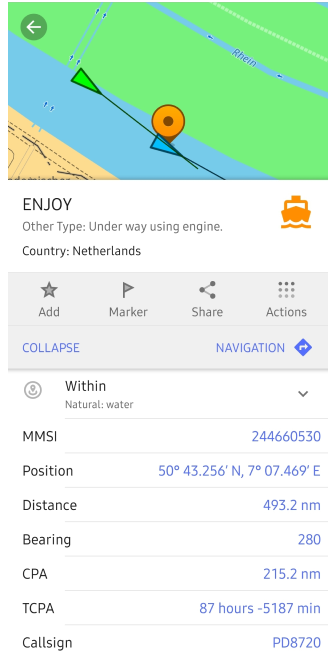

• Натискання на судно відкриває детальну інформацію.

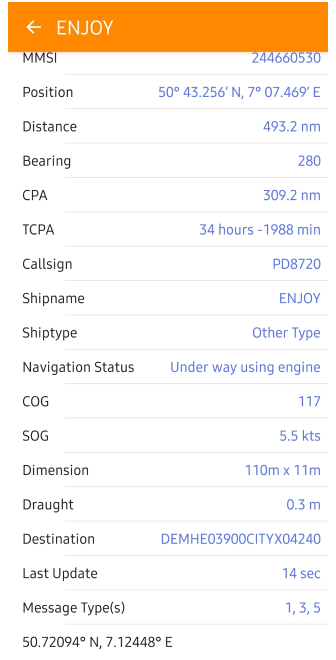

Інформація про судно AIS

Android

Судна AIS передають три типи даних:

1. Статична інформація (незмінні дані).
   Надсилається кожні 6 хвилин або за запитом.

   • Назва судна (якщо встановлено)
   • MMSI (Maritime Mobile Service Identity) (Унікальний 9-значний ідентифікатор судна)
   • Номер IMO (якщо доступний)
   • Позивний
   • Тип судна (наприклад, вантажне, пасажирське, риболовецьке судно)
   • Розміри судна (Довжина та ширина)
   • Позиція антени AIS (Відносно корпусу судна)

2. Динамічна інформація (дані в реальному часі).
   Надсилається з різними інтервалами залежно від швидкості та маневрування.

   • Координати судна (широта та довгота)
   • Курс відносно ґрунту (COG)
   • Швидкість відносно ґрунту (SOG)
   • Курс (Напрямок, куди спрямований ніс)
   • Статус судна (В русі, на якорі, маневрує тощо)
   • Швидкість повороту (ROT) (Швидкість зміни курсу)
   • Час останнього оновлення

3. Інформація про рейс (встановлюється екіпажем вручну).
   Надсилається кожні 6 хвилин, встановлюється екіпажем вручну

   • Порт призначення
   • Орієнтовний час прибуття (ETA)
   • Осадка (Глибина судна під поверхнею води)
   • Тип вантажу (якщо передається)
   • Кількість людей на борту (необов'язково)

Символи та легенди AIS

Настанови щодо представлення символів AIS

Символи	Опис
Символи типів суден
Зелений трикутник	Вантажне судно
Синій трикутник	Пасажирське судно
Чорний трикутник	Риболовецьке судно
Жовтий трикутник	Буксир
Червоний трикутник	Танкер
Білий трикутник	Військове судно
Помаранчевий трикутник	Спеціальне судно (наприклад, лоцманське, криголам)
Миготливий червоний трикутник	Судно в біді
Символи навігаційних засобів
Зелений буй	Правий маркер (права сторона каналу)
Червоний буй	Лівий маркер (ліва сторона каналу)
Символ якоря	Район якірної стоянки
Символ судна (SS)	Пором або пасажирський термінал
Символ портового крана	Вантажний порт
Чорне коло	Офшорна платформа
Індикатори статусу
Суцільний трикутник	Рухоме судно
Порожній трикутник	На якорі або пришвартоване
Обертова стрілка	Виконує маневр
Червона миготлива іконка	Аварійне сповіщення
Помаранчевий знак оклику	Повідомлення безпеки AIS
Індикатори маршруту та швидкості
Тонка синя лінія	Запланований маршрут
Пунктирна лінія	Минулий трек
Іконка годинника	Орієнтовний час прибуття (ETA)
Іконка хвилі	Швидкість відносно води

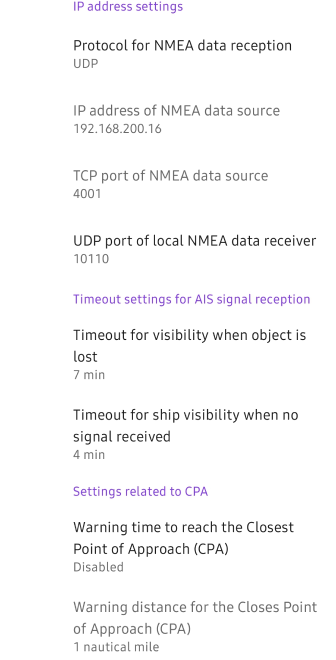

Налаштування плагіна

Android

Menu → Plugins → AIS vessel tracker → Settings

Плагін AIS vessel tracker пропонує різні налаштування для персоналізації навігації та взаємодії для користувачів з обмеженими можливостями. Ці налаштування застосовуються для всіх профілів в OsmAnd.

Налаштування	Опис	Приклад
Налаштування IP-адреси
Протокол	Виберіть протокол для отримання даних AIS	UDP/TCP
IP-адреса	Визначте IP-адресу джерела даних AIS (якщо використовується TCP)	192.168.200.16
TCP-порт	Визначте номер TCP-порту для даних AIS	4001
UDP-порт	Визначте UDP-порт для прийому AIS в OsmAnd	10110
Таймаут прийому сигналу AIS
Таймаут для втрачених об'єктів AIS	Судна зникають, якщо сигнал не надходить протягом встановленого часу	3 - 20 хв
Таймаут для видимості судна	Іконки суден змінюватимуть стан, якщо сигнал не надходить	2 - 15 хв / Вимкнено
Сповіщення про найближчу точку зближення (CPA)
Час попередження CPA	Судно позначається червоним, якщо час до CPA нижче цього ліміту	1 - 60 хв / Вимкнено
Відстань попередження CPA	Судно позначається червоним, якщо відстань до CPA нижче цього ліміту	0.02 - 2 морські милі

Режим симуляції AIS

Ви можете симулювати позиції суден AIS за допомогою плагіна OsmAnd Development.

1. Завантажте текстові файли даних AIS:

   • AIS Test 1
   • AIS Test 2
   • Single 3

2. Завантажте дані AIS в OsmAnd
   Відкрийте Menu → Plugins → Development → Settings → Load AIS data from file та виберіть один із завантажених файлів.

3. Перегляньте судна AIS на карті
   Іконки суден з'являться на основі симульованих даних. Натисніть на іконку судна, щоб переглянути детальну інформацію.

Пов'язані статті

• Взаємодія з картою
• Глобальні налаштування
• Векторні карти (стилі карт)
• Плагін "Морські карти"

Ця стаття востаннє оновлювалася в березні 2025 року
