Widok mapy morskiej

Przegląd​

Płatna funkcja

Wtyczka Widok mapy morskiej jest płatną funkcją aplikacji OsmAnd.

Widok mapy morskiej to szczegółowe graficzne przedstawienie oceanów, mórz, obszarów przybrzeżnych i rzek, które pomaga w nawigacji po wodzie i poznawaniu popularnych tras, przeszkód na drodze wodnej, najbliższych portów, kotwicowisk i innych ważnych punktów orientacyjnych.

Mapa morska to bardzo szczegółowa mapa topograficzna, która pomaga kapitanom w nawigowaniu statkiem po wyznaczonej trasie na wodzie. Jest podobna do mapy drogowej dla podróżujących samochodem. Często nazywana 'Chart' z powodów historycznych, jest szczegółowym graficznym przedstawieniem oceanów, mórz, obszarów przybrzeżnych i rzek.

Mapy morskie są ważne dla profesjonalnych żeglarzy i amatorów, którzy wynajmują łódź do rejsów po kanałach miejskich. Mapy dostarczają im różnych informacji, takich jak trasy żeglarskie, światła nawigacyjne, strefy niebezpieczne, strefy, w których dozwolone lub zabronione jest żeglowanie lub dokowanie itp.

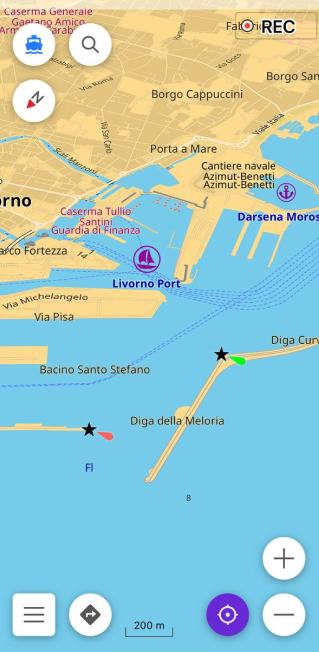

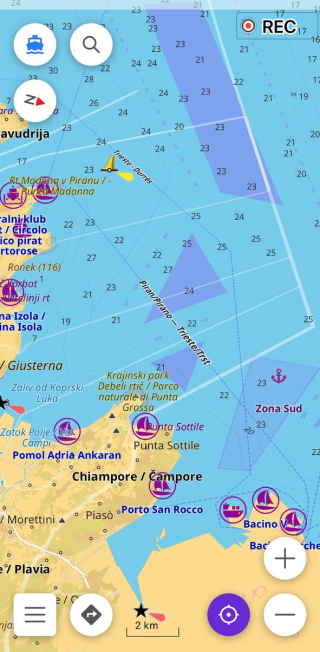

Mapy morskie

Dlaczego motyw morski ma znaczenie​

Wszyscy profesjonalni żeglarze są zobowiązani do posiadania na swoich statkach oficjalnych map morskich. Mapy te są publikowane przez upoważnione agencje i są dość drogie. Agencje te inwestują znaczne środki w utrzymanie aktualności map. Wydają regularne aktualizacje map, ale ponieważ weryfikacja informacji i przetwarzanie aktualizacji zajmuje czas, mapy morskie nigdy nie są w pełni aktualne.

Oparte na danych OpenSeaMap, mapy morskie OsmAnd są tworzone przez ludzi, którzy z nich korzystają. Każdy użytkownik mapy może wnieść swój wkład w mapę, dodając informacje, które uważa za ważne i przydatne dla siebie, dzięki czemu mapa staje się bardziej szczegółowa i dokładna, idealna do orientacji w terenie lub planowania trasy.

Wymagane parametry konfiguracyjne​

Poniższa konfiguracja sprawi, że mapa morska pojawi się na ekranie:

  1. Kup i włącz wtyczkę Widok mapy morskiej.
  2. Pobierz mapy morskie.
  3. Ustaw styl mapy Morski dla wymaganego profilu.

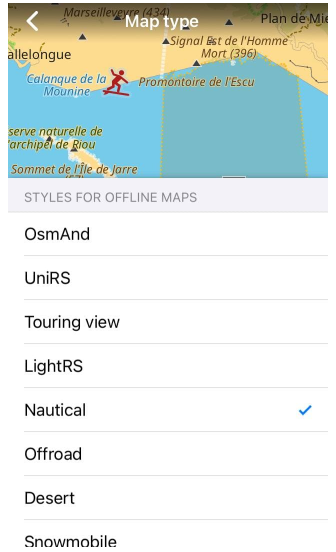

Ustaw styl mapy morskiej​

Przejdź do: Menu → Skonfiguruj mapę → Renderowanie mapy → Styl mapy → Morski

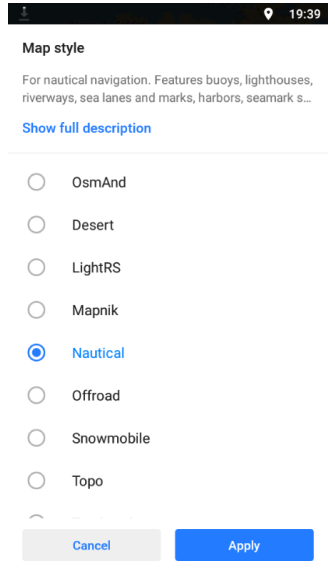

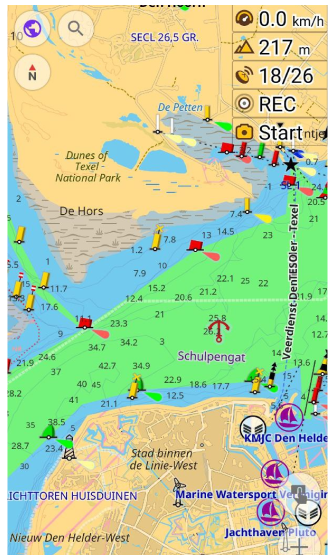

Typ mapy morskiej w Androidzie

Skorzystaj z legendy mapy w celu uzyskania odniesienia do tego, co jest pokazane na mapie morskiej. Wyjaśnia ona symboliczne elementy na mapie morskiej i służy jako odniesienie, aby pomóc w nawigacji w razie wątpliwości. Ustawiając styl mapy Morski, można uzyskać najlepszy widok pobranych i wyświetlanych danych morskich.

Aby zmienić bieżący styl mapy na Morski, należy dokonać następujących ustawień:

  1. Wybierz wymagany profil.
  2. Otwórz Konfiguruj mapę.
  3. Przewiń w dół do Styl mapy, otwórz go i zaznacz Morski.

Pobierz mapy morskie​

Przejdź do: Menu → Mapy i źródła → Mapy morskie

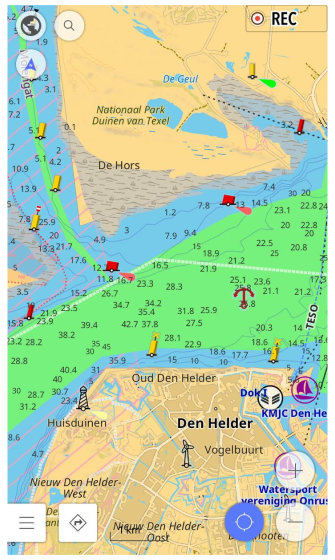

Widok map wtyczki morskiej na Androidzie

W celu optymalnej prezentacji mapy można dostosować do bieżących potrzeb: znaki i symbole można dodać z punktami głębokości i, w razie potrzeby, izobatami. Z drugiej strony, standardowe mapy z informacjami o wodach śródlądowych, przybrzeżnych i bliskich brzegu dla danego regionu mogą być dobrym uzupełnieniem informacji o drogach wodnych na mapie morskiej.

Po pobraniu mapy morskiej na mapie pojawia się więcej szczegółów związanych z nawigacją Łodzią. Niektóre typy map morskich zawierają takie szczegóły jak:

  • Znaki i symbole morskie.
    Znaki i symbole zawierają wszystkie morskie znaki nawigacyjne zarówno dla żeglugi śródlądowej, jak i przybrzeżnej. Znajomość tych znaków pomoże przewidzieć lokalizację skał, przeszkód, kotwicowisk, boi, prądów, głębokiej i płytkiej wody oraz stron kanału, niezależnie od kierunku itp. Znaki i symbole są pobierane jednorazowo dla całego świata.

  • Punkty głębokości.
    Dane morskie z pakietów punktów głębokości są reprezentowane przez liczby wyświetlane na wodzie, które wskazują najmniejszą głębokość w danym miejscu. Punkty głębokości są dostępne dla każdej półkuli i niektórych regionów.

  • Izobaty (linie głębokości).
    Pakiety izobat pozwalają zdefiniować obszary o równej głębokości. Mają one na celu wizualizację zmian rzeźby terenu pod powierzchnią wody. Izobaty można pobrać dla określonych obszarów, a następnie wyłączyć, jeśli nie są potrzebne.

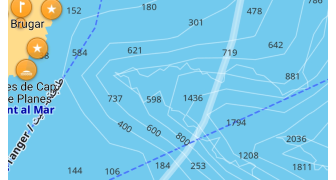

Liczby głębokości

Wszystkie liczby głębokości na mapach morskich podane są w metrach.

Wyłącz styl mapy morskiej​

Aby usunąć styl Morski i wyświetlić jedną z konwencjonalnych map OsmAnd, wykonaj jedną z następujących czynności:

  • Wyłącz wtyczkę Morską.
  • Zmień styl mapy na dowolny inny niż Morski.
UWAGA

Wyłączenie wtyczki Morskiej nie usuwa załadowanych danych morskich, więc nawet jeśli zmienisz metodę renderowania z morskiej na jakąkolwiek inną, gdy dane morskie są pobrane, pozostają one widoczne na mapie.

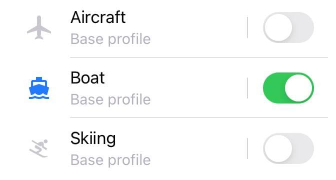

Profil morski​

Przejdź do: Menu → Ustawienia → Profile aplikacji

Izobaty morskie w Androidzie

Mapa morska może być zawarta w dowolnym profilu. Jest ona jednak najbardziej wartościowa w profilu Łódź, a zwłaszcza w nawigacji łodzią.

Styl mapy morskiej​

Wtyczka Morska w OsmAnd rozszerza style map warstwy wektorowej o styl mapy Morski. Pozwala on na wyświetlanie danych mapy zgodnie z zasadami map morskich, na przykład: żółte obszary dla lądu i mielizn, jasnoniebieskie obszary dla płytkich wód itp. Więcej informacji można znaleźć w legendzie mapy.

Szczegóły dna morskiego​

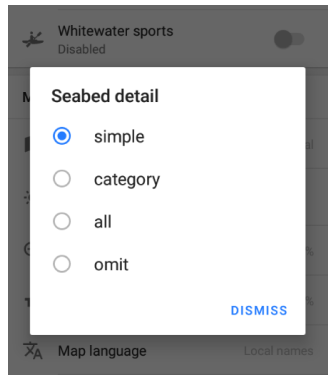

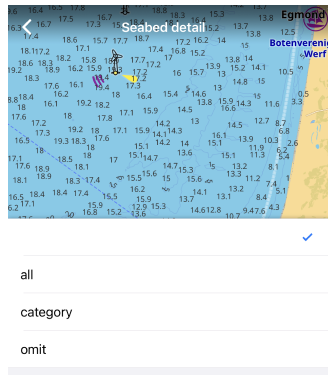

Przejdź do: Menu → Skonfiguruj mapę → Inne atrybuty mapy → Szczegóły dna morskiego

Szczegóły dna morskiego

Dane o dnie morskim zawierają informacje o roślinności i ogólnym materiale powierzchniowym, takim jak skaliste skały, muszle, żwir, koralowce, muł itp. Ze względu na międzynarodową klasyfikację danych o dnie morskim, istnieją opcje wyświetlania takich szczegółów na mapie: proste, kategoria, wszystkie lub pomiń. Skorzystaj z legendy mapy obszaru dna morskiego w celu uzyskania więcej informacji.

  • Proste (dla wersji Android) – pokazuje symbole znaków morskich zgodnie z INT-1 Ref, wskazując charakter powierzchni dna morskiego.
  • Kategoria – oprócz symbolu znaku morskiego, pokazuje również odpowiedni tag znaku morskiego, wskazujący naturalny materiał lub kategorię wodorostów i trawy morskiej.
  • Wszystkie – oprócz symbolu znaku morskiego, tagu lub kategorii, pokazuje również kwalifikacje, takie jak drobny, lepki, gruby itp. W przypadku trawy morskiej i wodorostów pokazuje dane oznaczone tagami takson i rodzaj.
  • Pomiń – nie pokazuje szczegółów dna morskiego.
UWAGA

Więcej szczegółów na temat klasyfikacji szczegółów powierzchni i opcji renderowania można znaleźć na wiki OSM o znakach morskich.

Szczegóły świateł​

Android Przejdź do: Menu → Konfiguruj mapę → Styl mapy Morski → Inne atrybuty mapy → Szczegóły świateł

iOS Przejdź do: Menu → Konfiguruj mapę → Typ mapy Morski → Szczegóły → Szczegóły świateł

Ta opcja wyświetla poziom informacji dla świateł nawigacyjnych. Możesz wybrać, jak szczegółowe są charakterystyki świateł w pobliżu każdego latarni morskiej lub znaku nawigacyjnego.

  • Proste – pokazuje domyślną nazwę znaku morskiego i charakterystykę światła.
  • Sektory – wyświetla pełne łuki sektorów i szczegóły dla wszystkich widocznych sektorów świateł.
  • Sektor 1–5 – pokazuje szczegóły tylko dla określonego numeru sektora.
  • Małe – używa kompaktowego formatu etykiety dla charakterystyk świateł.
  • Tylko nazwa – pokazuje tylko nazwę znaku morskiego bez danych o świetle.
  • Pomiń – ukrywa wszystkie informacje o światłach.

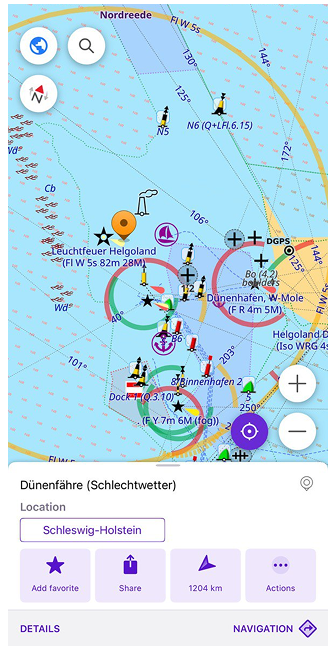

Styl mapy morskiej​

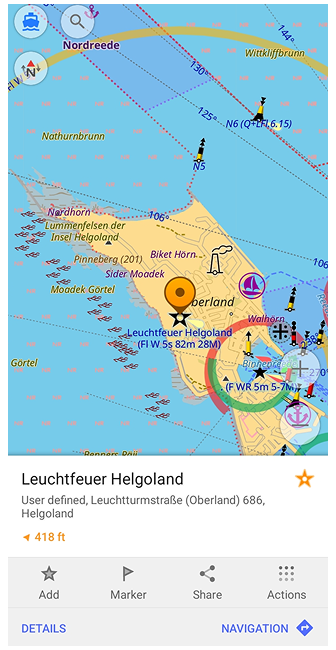

Morski Android

Przejdź do: Menu → Konfiguruj mapę → Styl mapy → Morski

Ten styl dodaje elementy wizualne dla nawigacji morskiej, w tym światła nawigacyjne z charakterystykami świateł INT-1, które opisują typ, kolor i rytm sygnału świetlnego (na przykład, czy miga, jego kolor i interwał między migotaniami), oraz kolorowe światła sektorowe, które wskazują kierunek i kolor światła widocznego z morza.

W stylu Morskim sektory świateł są wyświetlane wokół latarni morskich i znaków nawigacyjnych: biały (pokazywany na mapie na żółto) wskazuje bezpieczny kierunek nawigacji, czerwony oznacza obszary niebezpieczne lub ograniczone, a zielony pokazuje kierunki pomocnicze lub boczne.

info

Aby wyświetlić te informacje, wtyczka Morska musi być włączona, a mapa World Seamarks (lub World_seamarks_2.obf) musi być pobrana. Informacje nie są przeznaczone do oficjalnego użytku nawigacyjnego.

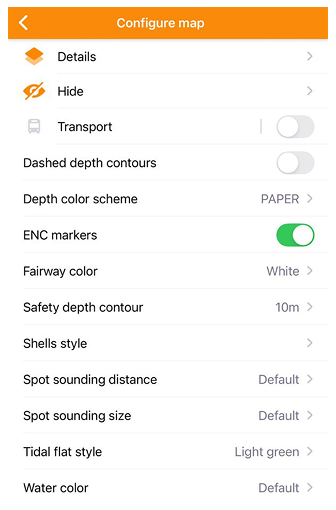

Atrybuty mapy​

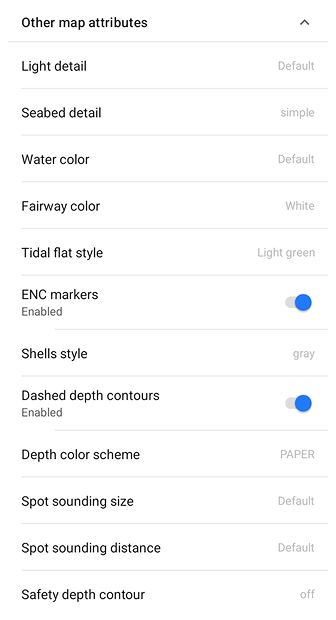

Atrybuty Android

Przejdź do: Menu → Konfiguruj mapę → Styl mapy Morski → Inne atrybuty mapy

Po włączeniu stylu mapy Morskiej możesz precyzyjnie dostosować dodatkowe elementy wizualne. Te opcje pozwalają kontrolować, jak pomocniki nawigacyjne, izobaty, szczegóły dna morskiego i kolory pojawiają się na mapie.

  • Szczegóły świateł. Definiuje, jak wyświetlane są informacje o światłach znaków morskich. Opcje: Domyślne (pełna nazwa z charakterystykami świateł), Małe (kompaktowy format), Tylko nazwa (tylko nazwa światła) lub Pomiń (ukryj etykiety).
  • Szczegóły dna morskiego. Kontroluje poziom informacji tekstowych o dnie morskim. Opcje: Proste (podstawowe informacje), Kategoria (typ powierzchni), Wszystkie (pełne dane) lub Pomiń (brak tekstu).
  • Kolor wody. Ustawia podstawowy kolor dla obszarów wodnych. Opcje: Domyślny, Niebieski, Biały lub Szary — przydatne do dostosowania widoczności i kontrastu w różnych trybach oświetlenia.
  • Kolor toru wodnego. Zmień kolor torów nawigacyjnych i kanałów. Opcje: Biały, Jaśniejszy biały, Szary, Zielony lub Żółty, aby poprawić czytelność w zależności od tła mapy.
  • Styl płycizn pływowych. Dostosowuje kolor i teksturę używaną dla płycizn pływowych. Opcje: Jasnozielony, Ciemnozielony, Mokradła lub Pływowy — każdy podkreśla płytkie strefy międzyprzypływowe w inny sposób.
  • Znaczniki ENC. Przełącz Włącz/Wyłącz. Po włączeniu pokazuje znaczniki Elektronicznej Mapy Nawigacyjnej (ENC), takie jak boje, znaki nawigacyjne i inne pomocniki nawigacyjne.
  • Styl muszli. Definiuje, jak wyglądają muszle lub cechy powierzchni dna. Opcje: Szary, Skały, Kamienie lub Czerwony, w zależności od preferowanego stylu wizualnego.
  • Przerwywane izobaty. Przełącz Włącz/Wyłącz. Po włączeniu wyświetla linie izobat jako przerywane, poprawiając czytelność w gęstych obszarach.
  • Schemat kolorów głębokości. Wybiera schemat kolorów dla stref głębokości. Opcje: PAPER (tradycyjne kolory map papierowych) lub ECDIS (standardowa paleta systemu nawigacji elektronicznej).
  • Rozmiar sondowania punktowego. Ustawia rozmiar czcionki dla liczb sondowania punktowego (wartości głębokości). Opcje: Domyślny, 10, 12, 14 lub 16 — większe wartości poprawiają widoczność na ekranach o wysokiej rozdzielczości.
  • Odstęp sondowania punktowego. Kontroluje, jak często pojawiają się sondowania głębokości na mapie. Opcje: Domyślny, 0, 5, 10, 15, 30, 60 lub 120, określając odstęp między wyświetlanymi punktami głębokości.
  • Izobata bezpiecznej głębokości. Podkreśla linię izobaty oznaczającą próg bezpiecznej głębokości. Opcje: Wyłącz, 0 m, 1 m, 2 m, 3 m, 4 m, 5 m lub 10 m. Przydatne do rozróżniania bezpiecznych obszarów nawigacji od płytkich stref.

Dodatkowe dane morskie​

Punkty głębokości​

Mapy morskie

Pakiety punktów głębokości są dostępne dla Europy, półkuli północnej i południowej i mają charakter informacyjny. Punkty głębokości wskazują zmiany w topografii pod powierzchnią wody, wskazując najpłytszą głębokość. Jest to niezbędne do nawigacji Łodzią. Po pobraniu należy włączyć Izobaty, aby wyświetlić je na mapie.

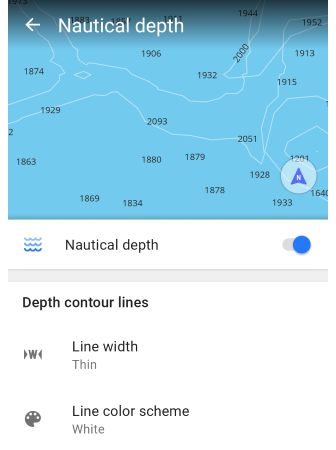

Izobaty​

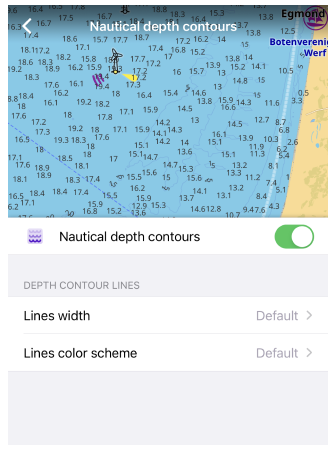

Przejdź do: Menu → Skonfiguruj mapę → Wyświetl → Głębokość morska

Izobaty morskie w Androidzie

Gdy na ekranie wyświetlana jest mapa morska, można dostosować to, co jest widoczne:

UWAGA

Możesz pomóc aplikacji OsmAnd w powiększaniu bazy danych izobat, dodając swoje informacje za pomocą OpenSeaMap
