Vista de Mapa Náutico

Visão Geral​

Recurso pago

O plugin Vista de Mapa Náutico é um recurso pago do aplicativo OsmAnd.

A Vista de Mapa Náutico é uma representação gráfica detalhada de oceanos, mares, áreas costeiras e rios que ajuda você a navegar na água e a conhecer rotas populares, obstáculos em sua via navegável, portos mais próximos, ancoradouros e outros marcos importantes.

Um mapa náutico é um mapa topográfico altamente detalhado para ajudar os capitães a navegar uma embarcação em um curso selecionado na água. É semelhante a um mapa rodoviário para quem viaja de carro. Frequentemente chamado de 'Carta' por razões históricas, é uma representação gráfica detalhada dos oceanos, mares, áreas costeiras e rios.

Os mapas náuticos são importantes para marinheiros profissionais e amadores que alugam um barco para navegar pelos canais da cidade. Os mapas fornecem várias informações, como rotas de navegação, luzes de navegação, zonas de perigo, zonas onde é permitido ou proibido navegar ou atracar, etc.

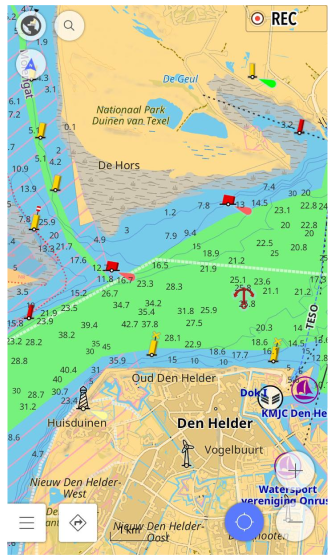

Mapas náuticos

Por que o Tema Náutico Importa​

Todos os marinheiros profissionais são obrigados a ter mapas náuticos oficiais em seus navios. Esses mapas são publicados por agências autorizadas e são bastante caros. As agências investem pesadamente para manter os mapas atualizados. Elas emitem atualizações regulares para os mapas, mas como leva tempo para verificar as informações e processar as atualizações, os mapas náuticos nunca estão completamente atualizados.

Com base nos dados do OpenSeaMap, os mapas náuticos do OsmAnd são criados por pessoas que os utilizam. Cada usuário do mapa pode contribuir para o mapa adicionando informações que consideram importantes e úteis para si, tornando assim o mapa mais detalhado e preciso, ideal para orientação ou planejamento de rotas.

Parâmetros de Configuração Necessários​

A seguinte configuração faz com que o mapa náutico apareça na tela:

  1. Compre e Ative o plugin de visualização de mapa náutico.
  2. Baixe os mapas náuticos.
  3. Defina o estilo de mapa Náutico para o perfil necessário.

Definir Estilo de Mapa Náutico​

Vá para: Menu → Configurar mapa → Renderização do mapa → Estilo do mapa → Náutico

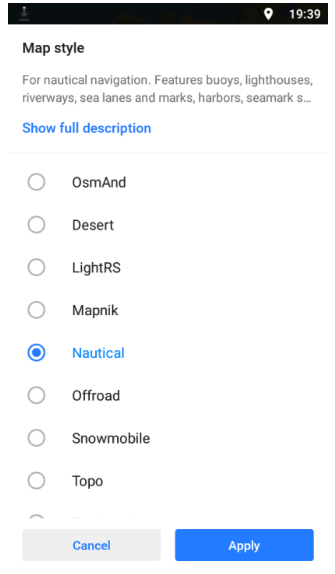

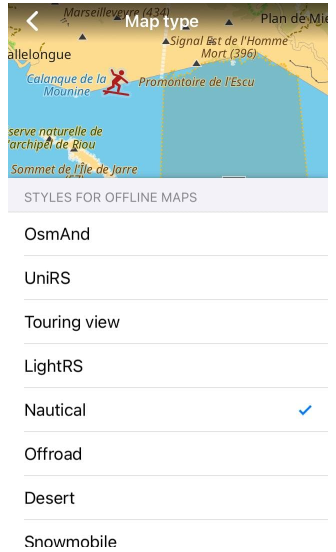

Tipo de Mapa Náutico no Android

Use a Legenda do mapa para qualquer referência ao que é mostrado no mapa náutico. Ela explica os elementos simbólicos em um mapa náutico e serve como referência para ajudar você a navegar em caso de dúvida. Ao definir o estilo de mapa Náutico, você pode obter a melhor visualização dos dados náuticos baixados e exibidos.

Para alterar o estilo do mapa atual para Náutico, você precisa fazer as seguintes configurações:

  1. Selecione o perfil necessário.
  2. Abra Configurar mapa.
  3. Role para baixo até Estilo do mapa, abra-o e marque Náutico.

Baixar Mapas Náuticos​

Vá para: Menu → Mapas e recursos → Mapas náuticos

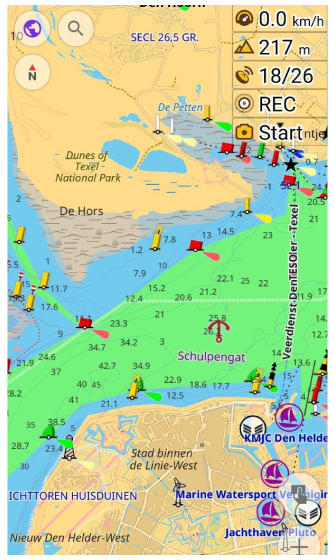

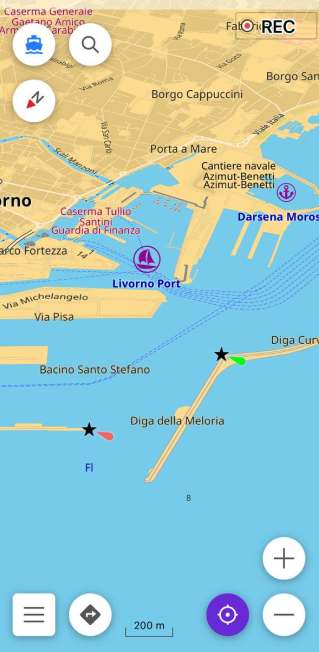

Visualização de mapas do plugin Náutico Android

Para uma apresentação ótima, os mapas podem ser adaptados às necessidades atuais: marcas e símbolos podem ser adicionados com pontos de profundidade e, conforme necessário, contornos. Por outro lado, mapas padrão com informações sobre águas interiores, costeiras e próximas à costa para uma determinada região podem ser um bom complemento às informações sobre vias navegáveis em um mapa náutico.

Ao baixar um mapa náutico, mais detalhes relacionados à navegação de Barco aparecem no mapa. Alguns tipos de mapas náuticos contêm detalhes como:

  • Marcas e símbolos náuticos.
    Marcas e símbolos contêm todas as marcas de navegação náutica para navegação interior e costeira. Conhecer essas marcas o ajudará a prever a localização de rochas, obstruções, ancoradouros, boias, correntes, águas profundas e rasas e lados do canal, independentemente da direção, etc. Marcas e símbolos são baixados uma vez para o mundo inteiro.

  • Pontos de profundidade.
    Os dados náuticos dos pacotes de pontos de profundidade são representados por números exibidos na água que indicam a profundidade mais rasa em um local específico. Os pontos de profundidade estão disponíveis para cada hemisfério e algumas regiões.

  • Contornos de profundidade.
    Os pacotes de contornos de profundidade permitem definir áreas de igual profundidade. Eles são destinados a visualizar mudanças no relevo abaixo da superfície da água. Os contornos de profundidade podem ser baixados para certas áreas e depois desativados se você não precisar deles.

Números de Profundidade

Todos os números de profundidade nos Mapas Náuticos são indicados em metros.

Desativar Estilo de Mapa Náutico​

Para remover o Náutico e exibir um dos mapas convencionais do OsmAnd, faça qualquer uma das seguintes opções:

  • Desative o plugin Náutico.
  • Altere o estilo do mapa para qualquer outro que não seja Náutico.
NOTA

Desativar o plugin Náutico não remove os dados náuticos carregados, então mesmo que você altere o método de renderização de náutico para qualquer outro método quando os dados náuticos forem baixados, eles permanecerão visíveis no mapa.

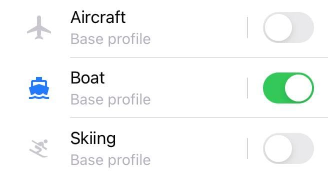

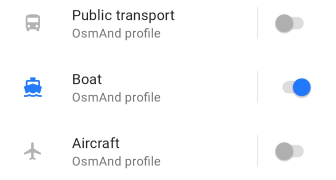

Perfil Náutico​

Vá para: Menu → Configurações → Perfis da aplicação

Contornos de profundidade náuticos no Android

O mapa náutico pode ser incluído em qualquer perfil. No entanto, é mais valioso no perfil de Barco e especialmente na navegação de Barco.

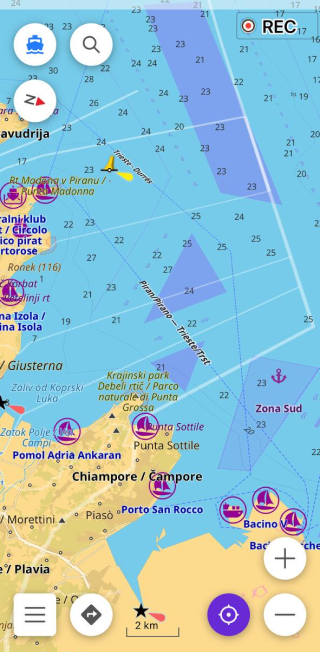

Estilo de Mapa Náutico​

O plugin Náutico no OsmAnd estende os estilos de mapa da camada vetorial com o estilo de mapa Náutico. Ele permite exibir dados do mapa de acordo com as regras do mapa Náutico, por exemplo: áreas amarelas para terra e baixios, áreas azuis claras para águas rasas, etc. Para mais informações, consulte a Legenda do mapa.

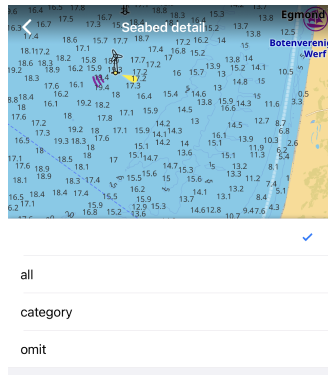

Detalhe do Fundo do Mar​

Vá para: Menu → Configurar mapa → Outros atributos do mapa → Detalhes do fundo marinho

Detalhes do fundo do mar

Os dados do fundo do mar contêm informações sobre a vegetação e o material geral da superfície, como rochas, conchas, cascalho, coral, lodo, etc. Devido à classificação internacional dos dados do fundo do mar, existem opções para exibir esses detalhes em um mapa: simples, categoria, todos ou omitir. Use a legenda do mapa da área do fundo do mar para mais informações.

  • Simples (para a versão Android)- mostra os símbolos de marcação marítima de acordo com a Referência INT-1, indicando a natureza da superfície do fundo do mar.
  • Categoria - além do símbolo de marcação marítima, também mostra a tag de marcação marítima relevante, indicando o material natural, ou a categoria de algas e ervas marinhas.
  • Todos - além do símbolo, tag ou categoria de marcação marítima, também mostra qualificações como fina, pegajosa, grossa, etc. Para ervas marinhas e algas, mostra dados marcados com as tags taxon e genus.
  • Omitir - não mostra detalhes do fundo do mar.
NOTA

Para mais detalhes sobre a classificação dos detalhes da superfície e as opções de renderização, consulte a wiki de marcações marítimas do OSM.

Detalhe de Luz​

Android Vá para: Menu → Configurar mapa → Estilo do mapa Náutico → Outros atributos do mapa → Detalhe de luz

iOS Vá para: Menu → Configurar mapa → Tipo de mapa Náutico → Detalhes → Detalhe de luz

Esta opção exibe o nível de informação para luzes de navegação. Você pode escolher o quão detalhadas as características de luz aparecem perto de cada farol ou sinal.

  • Simples – mostra o nome padrão de marcação marítima e a característica de luz .
  • Setores – exibe arcos de setor completos e detalhes para todos os setores de luz visíveis.
  • Setor 1–5 – mostra detalhes apenas para um número de setor específico.
  • Pequeno – usa um formato de rótulo compacto para características de luz.
  • Apenas nome – mostra apenas o nome da marcação marítima sem dados de luz.
  • Omitir – oculta todas as informações de luz.

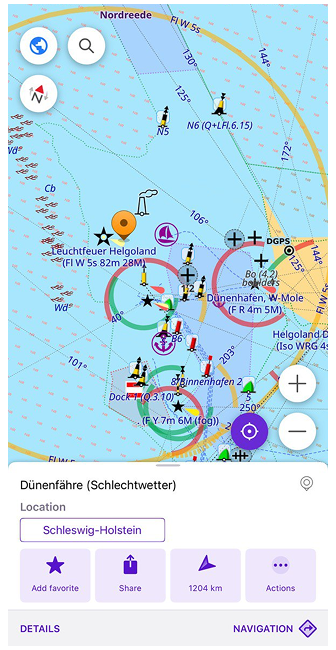

Estilo de Mapa Marítimo​

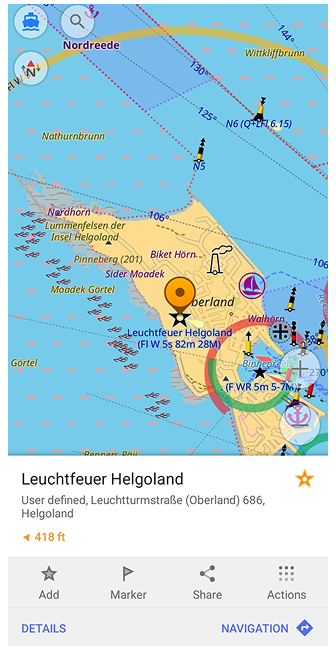

Marítimo Android

Vá para: Menu → Configurar mapa → Estilo do mapa → Marítimo

Este estilo adiciona elementos visuais para navegação marítima, incluindo luzes de navegação com características de luz INT-1, que descrevem o tipo, cor e ritmo de um sinal de luz (por exemplo, se ele pisca, sua cor e o intervalo entre os flashes), e luzes de setor coloridas que indicam a direção e a cor da luz visível do mar.

No estilo Marítimo, os setores de luz são exibidos ao redor de faróis e sinais: branco (mostrado em amarelo no mapa) indica a direção segura para navegação, vermelho marca áreas perigosas ou restritas, e verde mostra direções auxiliares ou laterais.

info

Para exibir esta informação, o plugin Náutico deve estar ativado, e o mapa World Seamarks (ou World_seamarks_2.obf) deve ser baixado. As informações não são para uso oficial de navegação.

Atributos do Mapa​

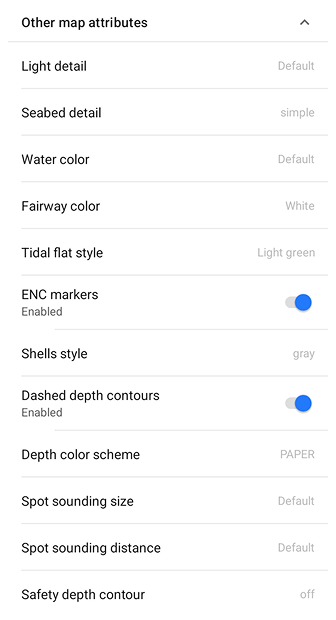

Atributos Android

Vá para: Menu → Configurar mapa → Estilo do mapa Marítimo → Outros atributos do mapa

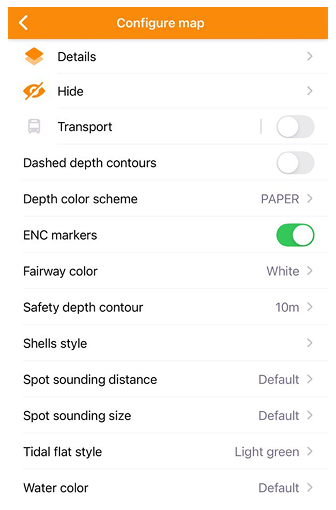

Após ativar o estilo de mapa Marítimo, você pode ajustar elementos visuais adicionais. Essas opções permitem que você controle como os auxílios à navegação, contornos de profundidade, detalhes do fundo do mar e cores aparecem no mapa.

  • Detalhe de luz. Define como as informações de luz de marcação marítima são exibidas. Opções: Padrão (nome completo com características de luz), Pequeno (formato compacto), Apenas nome (apenas o nome da luz), ou Omitir (ocultar rótulos).
  • Detalhe do fundo do mar. Controla o nível de informação textual sobre o fundo do mar. Opções: Simples (informações básicas), Categoria (tipo de superfície), Todos (dados completos), ou Omitir (sem texto).
  • Cor da água. Define a cor base para áreas de água. Opções: Padrão, Azul, Branco, ou Cinza — útil para ajustar a visibilidade e o contraste em diferentes modos de iluminação.
  • Cor de fairway. Altera a cor de fairways e canais de navegação. Opções: Branco, Mais branco, Cinza, Verde, ou Amarelo para melhorar a legibilidade dependendo do fundo do mapa.
  • Estilo de maré baixa. Ajusta a cor e a textura usadas para áreas de maré baixa. Opções: Verde claro, Verde escuro, Pântano, ou Maré — cada uma destaca zonas intertidais rasas de forma diferente.
  • Marcadores ENC. Alterna Ligado/Desligado. Quando ativado, mostra marcadores de Carta de Navegação Eletrônica (ENC), como boias, sinais e outros auxílios à navegação.
  • Estilo de conchas. Define como conchas ou características da superfície do fundo aparecem no fundo do mar. Opções: Cinza, Rochas, Pedras, ou Vermelho, dependendo do estilo visual preferido.
  • Contornos de profundidade tracejados. Alterna Ligado/Desligado. Quando ativado, exibe linhas de contorno de profundidade como tracejadas, melhorando a legibilidade em áreas densas.
  • Esquema de cores de profundidade. Seleciona o esquema de cores para zonas de profundidade. Opções: PAPER (cores tradicionais de cartas de papel) ou ECDIS (paleta padrão de sistema de navegação eletrônico).
  • Tamanho de sondagem pontual. Define o tamanho da fonte para números de sondagem pontual (valores de profundidade). Opções: Padrão, 10, 12, 14, ou 16 — valores maiores melhoram a visibilidade em telas de alta resolução.
  • Distância de sondagem pontual. Controla com que frequência as sondagens de profundidade aparecem no mapa. Opções: Padrão, 0, 5, 10, 15, 30, 60, ou 120, determinando o espaçamento entre os pontos de profundidade exibidos.
  • Contorno de profundidade de segurança. Destaca a linha de contorno que marca o limite de profundidade de segurança. Opções: Desligado, 0 m, 1 m, 2 m, 3 m, 4 m, 5 m, ou 10 m. Útil para distinguir áreas de navegação seguras de zonas rasas.

Dados Náuticos Adicionais​

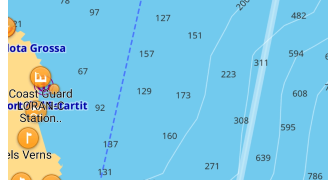

Pontos de Profundidade​

Mapas náuticos

Os pacotes de pontos de profundidade estão disponíveis para a Europa, Hemisfério Norte e Hemisfério Sul e são informativos. Os pontos de profundidade indicam mudanças na topografia abaixo da superfície da água, indicando a profundidade mais rasa. Isso é necessário para a navegação de Barco. Após o download, você precisa ativar os Contornos de profundidade para exibi-los no mapa.

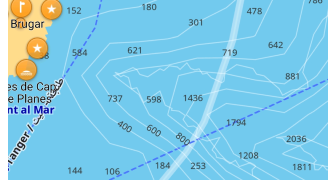

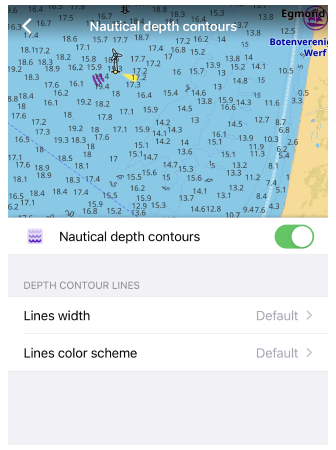

Contornos de Profundidade​

Vá para: Menu → Configurar mapa → Mostrar → Profundidade náutica

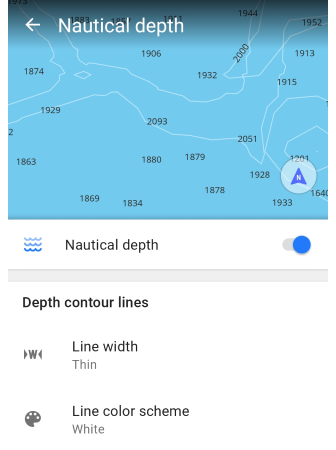

Contornos de profundidade náuticos no Android

Quando um mapa náutico é exibido na tela, você pode ajustar o que vê:

NOTA

Você pode ajudar o aplicativo OsmAnd a aumentar o banco de dados de contornos de profundidade adicionando suas informações usando OpenSeaMap
