Зовнішні датчики

Огляд

Платна функція

Плагін "Зовнішні датчики" — це платна функція застосунку OsmAnd.

Плагін "Зовнішні датчики" дозволяє зчитувати та записувати дані з бездротових зовнішніх датчиків, що працюють за технологіями ANT+ та BLE (Bluetooth Low Energy), і відображати ці дані за допомогою віджетів у застосунку OsmAnd. Ця керована мережа здатна збирати, передавати та зберігати дані з датчиків.

ПРИМІТКА: iPhone та iPad не підтримують ANT+ через апаратні обмеження.

Плагін "Зовнішні датчики" отримує доступ до зовнішніх датчиків і може зчитувати такі дані, як:

• Частота серцевих скорочень
• Потужність велосипеда
• Каденс велосипеда
• Швидкість велосипеда
• Відстань велосипеда
• Температура

Щоб використовувати плагін, переконайтеся, що ваш пристрій сумісний, плагін увімкнено, а ваші зовнішні датчики підключені через Bluetooth (BLE).

Необхідні параметри налаштування

Щоб почати використовувати дані із зовнішніх датчиків, виконайте наступні кроки:

1. Придбайте підписку OsmAnd Pro, щоб розблокувати плагін "Зовнішні датчики".
2. Увімкніть плагін у Меню → Плагіни.
3. Увімкніть Bluetooth на своєму пристрої, щоб дозволити з'єднання з датчиками BLE.
4. Створіть пару та налаштуйте зовнішні датчики через меню плагіна.
5. (Необов'язково) Додайте віджети зовнішніх датчиків на екран мапи для відображення даних у реальному часі, таких як частота серцевих скорочень, каденс або рівень заряду батареї.
6. (Необов'язково) Використовуйте плагін "Запис поїздки" для запису даних з датчиків у GPX-треки.
7. (Необов'язково, лише для Android) Дотримуйтесь цих порад, щоб підключити датчики ANT+, якщо ваш пристрій їх підтримує.

Створення пари з новим датчиком

Android

iOS

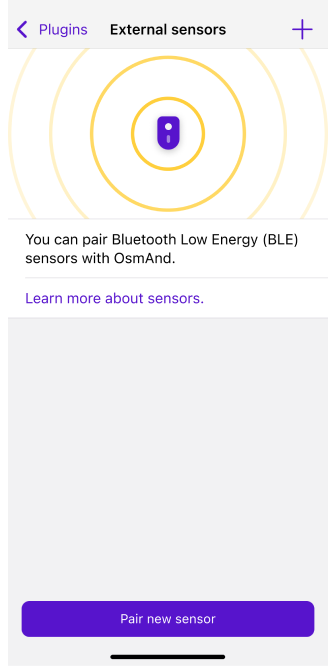

Щоб створити пару з новим датчиком, виконайте наступні кроки:

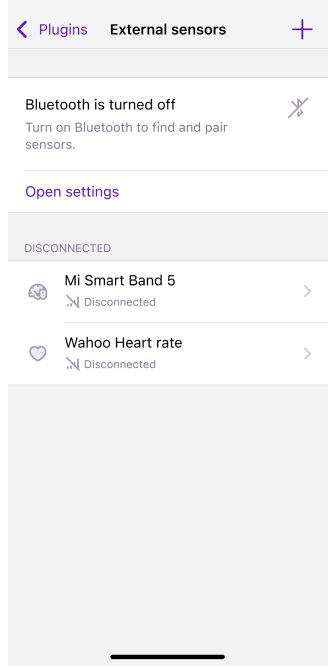

1. Переконайтеся, що на вашому пристрої увімкнено Bluetooth.
2. Перейдіть до Меню → Плагіни → Зовнішні датчики → Налаштування.
3. Натисніть Створити пару з новим датчиком.

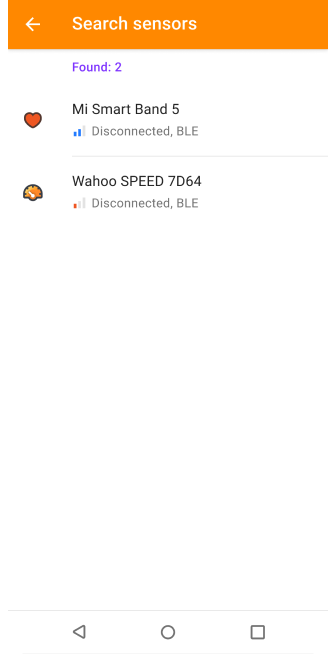

4. OsmAnd просканує доступні датчики Bluetooth LE або ANT+ (залежно від вашої платформи).
5. Натисніть кнопку + біля датчика, з яким ви хочете створити пару.
6. Після підключення датчик з'явиться у списку Підключені пристрої.

Примітки:

• На iOS через апаратні обмеження підтримуються лише датчики Bluetooth Low Energy (BLE). Датчики ANT+ недоступні.
• На Android можуть підтримуватися як датчики BLE, так і ANT+, залежно від вашого пристрою. Для отримання додаткової інформації див. посібник із сумісності з ANT+.
• Спливаюче сповіщення з'являтиметься щоразу, коли датчик підключається або відключається.
• Датчики потужності велосипеда доступні лише на Android через ANT+.

Налаштування датчика

Android

Щоб відкрити налаштування датчика, скористайтеся одним із наступних шляхів:

• Меню → Плагіни → Зовнішні датчики → Доступний пристрій → Налаштування
• Меню → Налаштування профілю → Налаштування плагінів → Зовнішні датчики → Доступний пристрій → Налаштування

iOS

Щоб відкрити налаштування датчика, скористайтеся одним із наступних шляхів:

• Меню → Плагіни → Зовнішні датчики
• Меню → Налаштування → Вибраний профіль → Плагіни → Зовнішні датчики

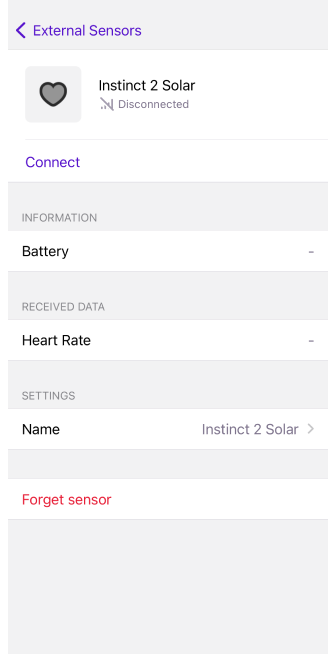

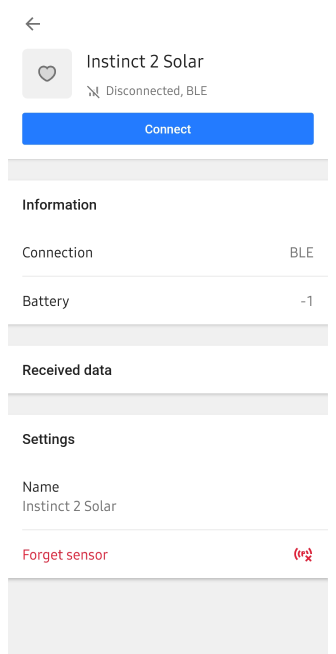

Кожен спарений зовнішній датчик, зазначений в OsmAnd, має власний екран конфігурації з наступними опціями:

• Підключити / Відключити – перемикання стану з'єднання.
• Перейменувати – призначити датчику власну назву.
• Забути датчик – видалити датчик зі списку (можна буде знову створити пару пізніше).
• Налаштування – відкрити екран з детальною інформацією про датчик (тип датчика, значення, рівень заряду батареї, налаштування окружності колеса).

Примітки:

• На iOS ви можете відображати рівень заряду батареї підключених датчиків BLE безпосередньо у віджеті на мапі. Щоб увімкнути це, перейдіть до: Меню → Налаштувати екран → Вибрати панель → Додати віджет → Зовнішній датчик → Налаштування → Показати → Рівень заряду батареї
• Спливаюче сповіщення з'являється, коли рівень заряду батареї спареного датчика падає нижче 15%.

Запис поїздки

Android

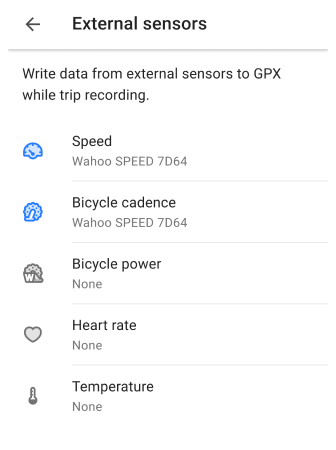

Перейдіть до: Меню → Плагіни → Запис подорожі → Налаштування → Дані → Зовнішні датчики

iOS

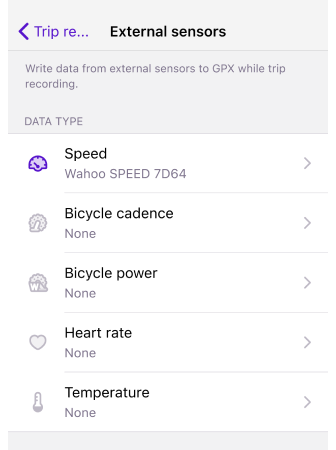

Перейдіть до: Меню → Плагіни → Запис подорожі → Налаштування → Зовнішньо

Щоб записати дані з датчиків за допомогою плагіна "Запис поїздки" під час вашої подорожі:

1. Переконайтеся, що плагін "Зовнішні датчики" увімкнено.
2. Перейдіть до Меню → Плагіни → Запис подорожі → Налаштування → Дані → Зовнішні датчики.
3. Виберіть типи датчиків, які ви хочете записувати (наприклад, каденс, частота серцевих скорочень, швидкість).
4. Почніть запис вашої поїздки. OsmAnd збереже вибрані дані з датчиків у GPX-трек.

Примітки:

• Список доступних типів датчиків відображається, навіть якщо жоден датчик не підключено.
• Якщо ще не створено пару з жодним датчиком, скористайтеся кнопкою Створити пару з новим датчиком у налаштуваннях плагіна.
• Дані про рівень заряду батареї не записуються у файли GPX і недоступні для аналізу на мапі.

Сумісність форматів

OsmAnd використовує запис треку для вбудовування даних з датчиків у файли GPX. Цей формат сумісний з багатьма спортивними та тренувальними застосунками (наприклад, Strava, Runkeeper).

Аналіз даних

Android

iOS

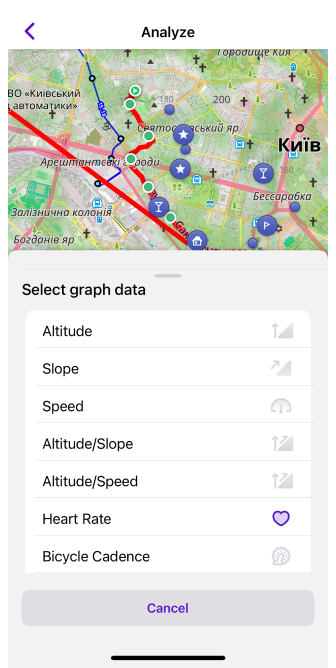

Після запису вашої поїздки за допомогою плагіна "Запис поїздки", ви можете переглянути дані з датчиків в інтерфейсі аналізу треку.

Щоб проаналізувати дані:

1. Завершіть запис вашої поїздки.
2. Відкрийте записаний трек з Мої місця → Треки або торкніться треку на мапі.
3. Виберіть Опції → Аналізувати на мапі з контекстного меню треку.

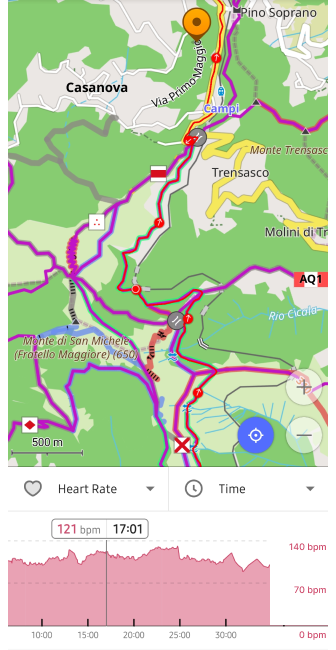

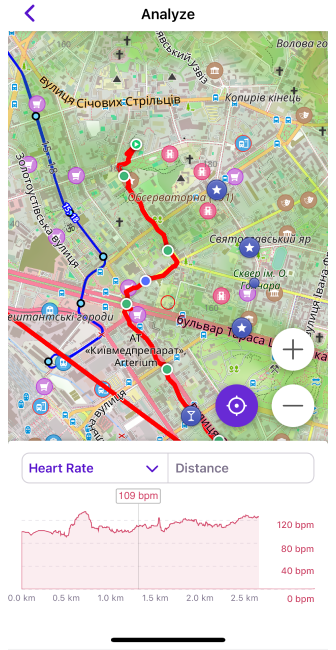

Це відобразить графіки для ваших записаних даних: Частота серцевих скорочень, Швидкість, Каденс, Потужність велосипеда та Температура

Рівень заряду батареї та Відстань недоступні у функції Аналізувати на мапі.

Віджети

Android

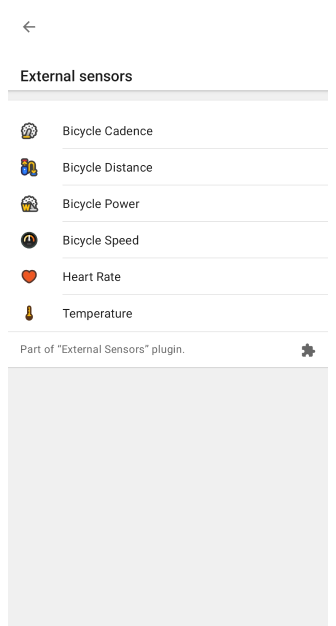

Перейдіть до: Меню → Налаштування екрана → Віджети → Вибрати панель → Додати віджет → Зовнішні датчики

iOS

Перейдіть до: Меню → Налаштувати екран → Віджети → Вибрати панель → Додати віджет → Зовнішні датчики

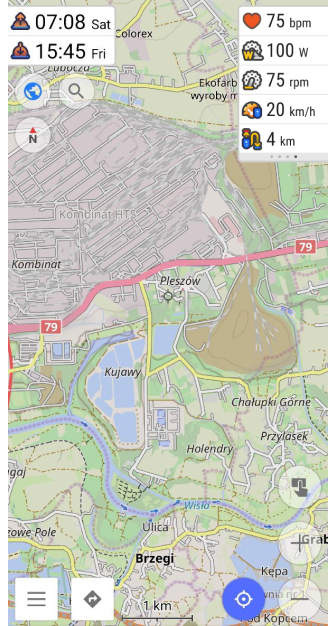

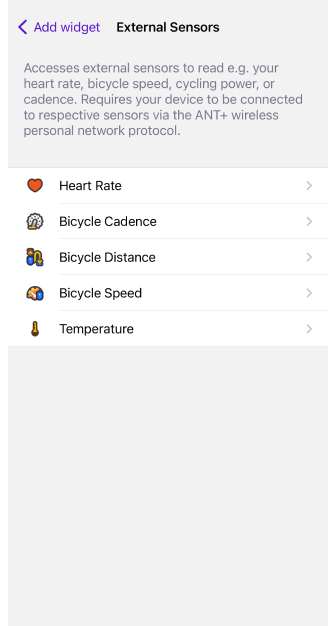

Віджет "Зовнішні датчики" дозволяє відображати дані з підключених датчиків у реальному часі безпосередньо на екрані мапи.

Перед початком поїздки:

• Переконайтеся, що плагін "Зовнішні датчики" увімкнено.
• Відкрийте Налаштувати екран і додайте необхідні віджети на відповідну панель.

Підтримувані типи віджетів:

1. Пульс – відображає частоту серцевих скорочень у реальному часі з підключеного монітора.
2. Потужність велосипеда (лише для Android) – показує поточну потужність педалювання у ватах.
3. Швидкість обертання педалей – показує кількість обертів педалей за хвилину.
4. Швидкість велосипеда – поточна швидкість їзди на велосипеді.
5. Відстань на велосипеді – загальна відстань, виміряна датчиком.
6. Температура – поточна температура навколишнього середовища.
7. Рівень заряду батареї – відсоток заряду батареї, що залишився в підключеному датчику BLE, перемкніть його в Налаштуваннях датчика.

Налаштування віджета

Android

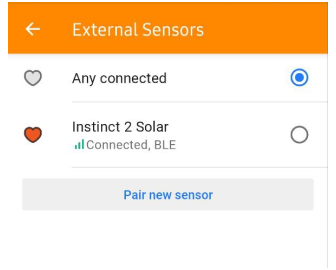

Перейдіть до: Меню → Налаштування екрана → Віджети → Вибрати панель → Додати віджет → Зовнішні датчики → Вибрати віджет → Налаштування

iOS

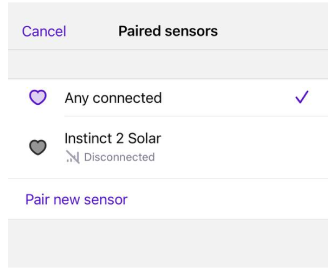

Перейдіть до: Меню → Налаштувати екран → Віджети → Вибрати панель → Додати віджет → Зовнішній датчик → Вибрати віджет → Налаштування

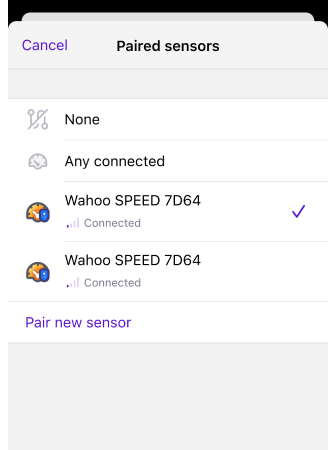

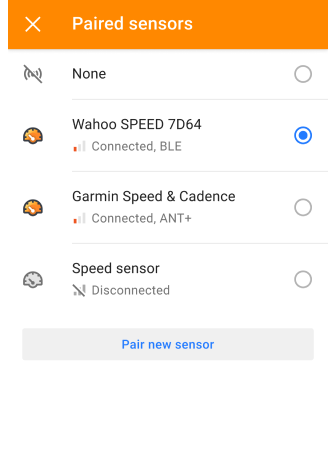

За замовчуванням віджет показує перший підключений датчик цього типу. Якщо ви хочете використовувати певний датчик, натисніть Джерело даних і виберіть його зі списку підключених датчиків.

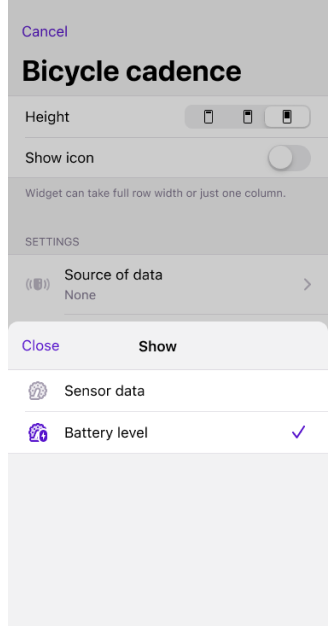

На iOS ви можете вибрати, яке значення відображати у віджеті:

• Дані датчика (наприклад, каденс, швидкість).
• Рівень заряду батареї – відсоток заряду батареї вибраного датчика в реальному часі.

Це корисно, коли ви хочете стежити за зарядом батареї під час тривалих поїздок, щоб уникнути відключень.
